TYPE C连接器接口基础介绍

1998年以来,USB发布至今,USB已经走过20个年头有余了,在这20年间,USB-IF组织发布N种接口状态,包括A口、B口、MINI-AMINI-BMicro-AMicro-B等等接口形态,由于各家产品的喜好不同,不同产品使用不同类型的插座,因此悲剧来了,我们也要常备N中不明用途的接口转接线材,而对于Type-C来说,看起来USB标准化组织也是意识到统一和标准化问题,在定义标准时,除了硬件接口定义上,还增加了一部分“个性化”特点,在TYPE C的插头定义上,主要定义了如下三种插头:

 全功能的Type-C插头,可以用于支持USB2.0USB3.1、等特性的平台和设备.

 USB 2.0 Type-C插头,只可以用在支持USB2.0的平台和设备上.

 USB Type-C Power-Only插头,用在那些只需要供电设备上(如充电器).


TYPE C连接器接口基础介绍


Type c接口定义(24)

 标准的USB3.1线材,其内部线芯共有21芯,比USB2.0多了16条线芯,从而满足了USB3.1的的高速传输标准以及100W输出功率,其最大传输速率10Gbits/S,最大输出功率100W,最大电流5A,使用USB 3.1需要连接两组TX+/-,两组RX+/-,用于高速数据传输.



TYPE C连接器接口基础介绍

对应线材的处理图片如下





TYPE C连接器接口基础介绍

USB3.1全功能,支持Type-C,支持PD协议,支持高速信号,支持超快充电,支持HDMIDisplayPort等其他协议,此协议支持的仅为USB3.1 GEN2的线缆通道,其传输速率更是高达10Gbps,当应用USB3.2规范更高可以做到20Gpbs,适用于适用于高速互联的应用场景,例如:虚拟现实设备、游戏机、摄像设备等领域.





TYPE C连接器接口基础介绍

产品类别二:typec母头,typec公头(一对D+,D-,只有一个CC脚,另一个CC脚变成了VCONN),一般在Power Delivery,为消费级产品,汽车电子等应用场景需求的产品提供高可靠性的信号传输和智能快充100W解决方案,采用高柔软度线缆,小型化外观设计以及高达100W的智能快充设计,满足汽车电子以及消费级产品的应用需求.




TYPE C连接器接口基础介绍

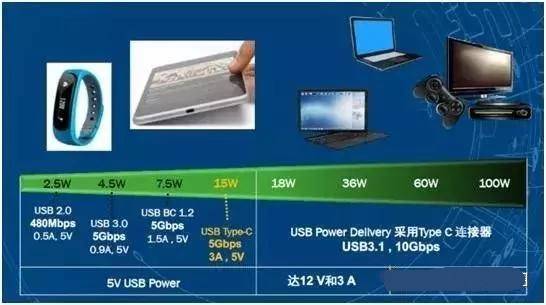

 常规的应用场景



TYPE C连接器接口基础介绍

如果只是使用USB 2.0的话,就直接使用A6A7B6B7就可以了,A6连接B6D+A7连接B7D-,其他数据引脚悬空即可.

 最常见的是,USB2.0 A TO C系列,为消费级产品,广泛应用于千元配置手机端口,只有Type-C,即支持正反插,普通数据传输;




TYPE C连接器接口基础介绍

电源相关的引脚是A4A9B4B9,也就是USB线缆上面的电源线,在两端最外面的四个引脚就是电源的地了.

 值得注意的是配置引脚,也就是A5B5CC12,用于连接的发现、配置和管理,对于插头来说,只有一个CC,而对于插座来说有两个:CC12.




TYPE C连接器接口基础介绍

目前连接器厂商常规在售的连接器种类,以下图片来自于东莞丸红电子有限公司



如今,USB TYPE-C风潮正在席卷整个智能终端,引领接口大一统,许多连接器企业很好地抓住了发展先机,

TYPE C连接器接口基础介绍

近年来,Type C正在智能手机、笔记本电脑和汽车等应用领域大跨步演进,也将成为下一个十年电子设备之间电力与数据传输的唯一接口,经过了近几年的发展,TYPE C接口终将一统江湖,很多连接器厂家意识到Type C市场的发展前景,为此他们在连接器初出江湖便开始布局,特别是在全功能系列连接器上面建树颇多, Type-C连接器知多少】Type-C接口可正反插、传输高速数据和音频视频信号,兼容PD协议的更是可以提供高达100W的充电功率,有望在电子设备上代替其他数据、音频、视频和电源接口,最终实现接口的总体统一.
