CT-9809L线材测试机

  • CT-9809L线材测试机

CT-9809L线材测试机

CT-9809L

  • 详细内容
  • 联系我们

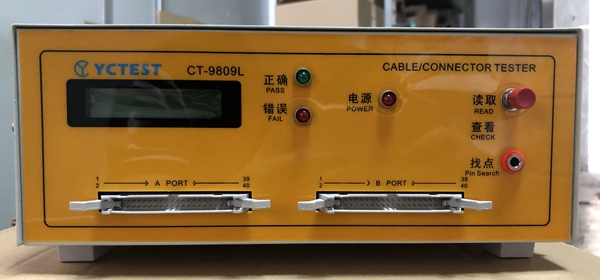

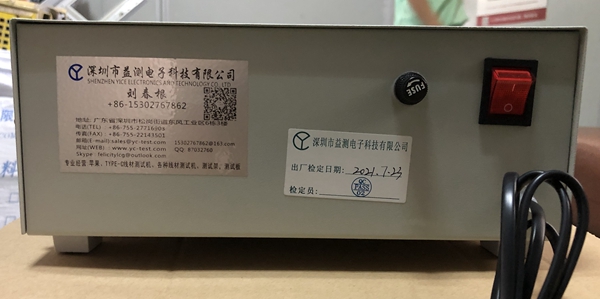

    CT-9809L线束/连接器测试仪/线材测试机CT-9809L

    CT-9809线材测试仪,适用于检测端子线、USB、电脑周边线、排线等电子线缆产品在制作过程中的电气品质,可快速检测线束短路、开路、错位等电气特性,是一款型快速的经济型线束测试机仪器。


    技术参数

    1、工作电压:AC220V+/-10%  50Hz,仪器可连续工作

    2、测试点位:A端:40Pin,B端:40Pin

    3、短/断路:1.5k

    4、错位:有

    5、瞬短/断:即时显示

    6、DC高压:5V(低压)

    7、资料读取型态:自我学习

    8、LCD显示方式:16×2无背光

    9、治具连接:40PIN排线

    10、使用电源:230VAC±10%

    11、重量:约3kg

    12、工作温度:10℃~35℃

    13、工作湿度:≤75%RH

    14.测试模式:双端测试 表笔点测



    操作步骤

    1、接上电源,并开启背部电源开关,电源指示灯亮,仪器屏幕出现READ DATA?PUT CABLE ON(读取数据?线材为空)

    2、在A、B端插上40P排线,连接好要被测试线材的测试治具;

    3、将被测试线材分别插入A、B端,并确认连接良好;

    4、按“读取键"学习完成后,再按“读取键"后可对读线资料进行查看连接资料,屏幕会出现LINE,A:* TO B:*,每按“读取"键一次即只可查看一组接线资料,直到查看完为止;

    5、读线无误后,拨下线材开始测试,本仪器连续测试时不需重复“读取"键,可自动进行测试,屏幕出现“PASS"并“嘟"声时,表示良品。

    6、如测试过程中出现短路,断路、屏幕会出现“ERROR:OPEN、A:** B:**"错误红灯亮,同时不会出现任何声音,表示该线材为不良品(OPEN表示开路、SHORT表示短路、LOCATION表示错位)


    注意事项

    1、本仪器适用做标准测试(即A、B端有端子线材)

    2、当测试有异常时,可用探针找点功能查看治具是否完好

    3、仪器须清洁卫生、操作台面整洁干净,如遇突发性停电,应及时关电源

    4、设置如遇故障须及时通知本司技术服务部,不得擅自开机维修。
